• Wykonanie AISI 316 L

• Od 1 do 4 styczników bistabilnych inwerterowych

• Niewrażliwe na pianę oraz opary

• Wersja z wyjściem ciągłym z przekaźnikiem magnetycznych (dok. 586-01)

ZASTOSOWANIE

Detekcja poziomu cieczy kompatybilnych ze stalą nierdzewną MNR 7-I można stosować do czystych, nielepkich, nieklejących się cieczy, niezawierających cząstek magnetycznych ani zawieszonych ciał stałych.

OPIS

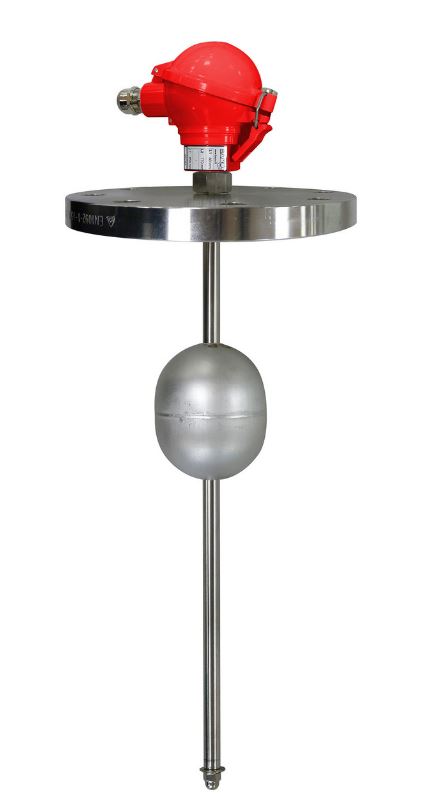

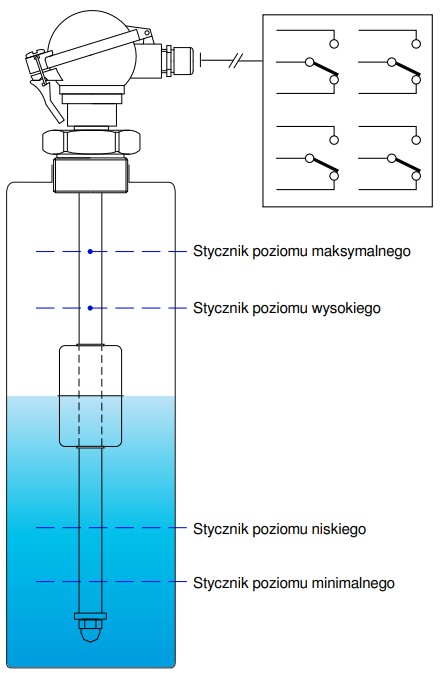

Kontaktrony umieszczone w rurce zanurzeniowej są aktywowane przez przepływ pływaka magnetycznego, umożliwiając w ten sposób detekcję od 1 do 4 poziomów, zależnie od zastosowania.

Zestyki REED są przełączalne i bistabilne (tylko przejście pływaka może ponownie przełączyć zestyk).

Podłączenie elektryczne wykonane jest w puszce aluminiowej IP 65 wyposażonej w dławik kablowy M20 x1,5 oraz płytkę z oznaczonymi zaciskami. Nakrętka blokuje ruch pływaka w dolnej części, a także umożliwia, w razie potrzeby, jego demontaż w celu ułatwienia instalacji.

Wskazówka: Model z przyłączem 2" i pływakiem o średnicy 52 mm lub opcja z kołnierzem DN 100 umożliwiają instalację bez konieczności demontażu pływaka

CHARAKTERYSTYKA TECHNICZNA

Wysokość pomiarowa : Min. = 250 mm / Maks. = 3 000 mm
Gęstość cieczy :

Pływak Ø 91 : Min. 0,75
Pływak Ø 52 : Min. 0,85

Ciśnienie : maks. = 25 bar w 20 °C
Ograniczenia temperaturowe : -20...+70 °C
Temperatura pracy : -10...+100 +C
Rodzaj styku : Bistabilny inwerterowy
Zdolność wyłączania : 60 VA / 220 V / 0,5 A
Minimalny dystans : 100 mm pomiędzy stykami
Dokładność : ±2 mm
Histereza : 8 mm

Pływaki :

Ø 52, wysokość 88 mm (gęstość min. : 0,85)
Ø 91, wysokość 110 mm (gęstość : min. 0,75)

Przyłącze elektryczne :

Obudowa IP68 (przy odpowiednim dokręceniu dławika kablowego), aluminium malowane
Dławnica M20 x1.5 (do kabla Ø 5...9)

Przyłącze :

Przyłącze gwintowane 2" G (zalecane)
Przyłącze gwintowane ½" G (opcja : kołnierz DN100)

Materiały :

Rura : AISI 316 L (DIN 1.4404)
Pływak : AISI 316 Ti (DIN 1.4571)
Przyłącze gwintowane : AISI 316 Ti (DIN 1.4571)
Kołnierz : AISI 316 L (DIN 1.4404)

Zgodność CE: Urządzenie spełnia wymagania prawne zawartych w stosownych dyrektywach europejskich
