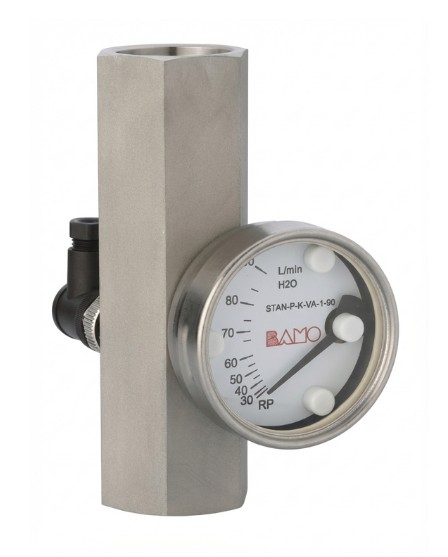

Przepływomierze tłokowe STAN-P służą do pomiaru i regulacji przepływu wody, olejów lub innych cieczy. Ich działanie jest niezależne od pozycji montażu.
OPIS
Urządzenia te wyposażone są w płytkę z otworami, w której znajduje się namagnesowany tłok umieszczony w cylindrycznej rurze pomiarowej. Tłok porusza się pod wpływem mierzonej cieczy i jest równoważony przez sprężynę kompensacyjną, co umożliwia niezawodną pracę w każdej pozycji.
Zintegrowany z tłokiem magnes przenosi ruch na wskaźnik mechaniczny, co pozwala na natychmiastowy odczyt przepływu na skali.
Zamontowany na zewnętrznej szynie bistabilny styk kontaktronowy jest otwarty w stanie spoczynku i zamyka się, gdy przechodzi przez niego namagnesowany tłok. Punkt przełączania styku można regulować w całym zakresie pomiarowym za pomocą szyny.
Przepływ może przekroczyć zakres nominalny bez uszkodzenia urządzenia ale rośnie wtedy spadek ciśnienia.
Urządzenia mogą być eksploatowane wyłącznie z płynami niezawierającymi cząstek stałych i muszą być chronione przed wpływami magnetycznymi.
CHARAKTERYSTYKA TECHNICZNA I MATERIAŁOWA
Temperatura medium : -20 ... +90 °C Skala : l/min Dokładność : 10 % FS (full scale)
Spadek ciśnienia :
0,02 ... 0,4 bar (G1") 0,02 ... 0,3 bar (G½")

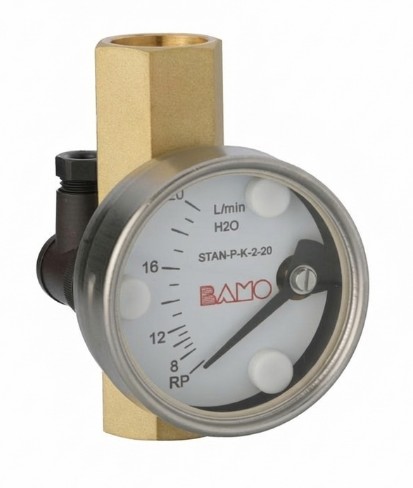

Wersja mosiężna : STAN-P-K Maks. ciśnienie pracy : 50 bar
Monitorowany przepływ jest ustawiany za pomocą regulowanego wyłącznika krańcowego na zewnętrznej skali. W tym celu należy poluzować śrubę mocującą, ustawić położenie przełączania poprzez jej przesunięcie i ponownie dokręcić śrubę blokującą
Rodzaj : Stycznik Reed Funkcja przełączania : Normalnie otwarty (NO) Zdolność przełączania : max. 10 W Prąd przełączający : max. 1 A Napięcie przełączające : 100 V DC Wytrzymałość dielektryczna : 200 V DC Rezystancja stykowa : 150 mΩ Zakres temperatury : -20 ... +90 °C Stopień ochrony : IP 65 Przyłącze : Konektor M12x1, 4-pinowe Materiał : PBT, czarny
PRZYKŁADOWE REALIZACJE
Katalog ogólny 726-03 23/01/2026 14:23
Wskaźnik przepływu STAN-P
