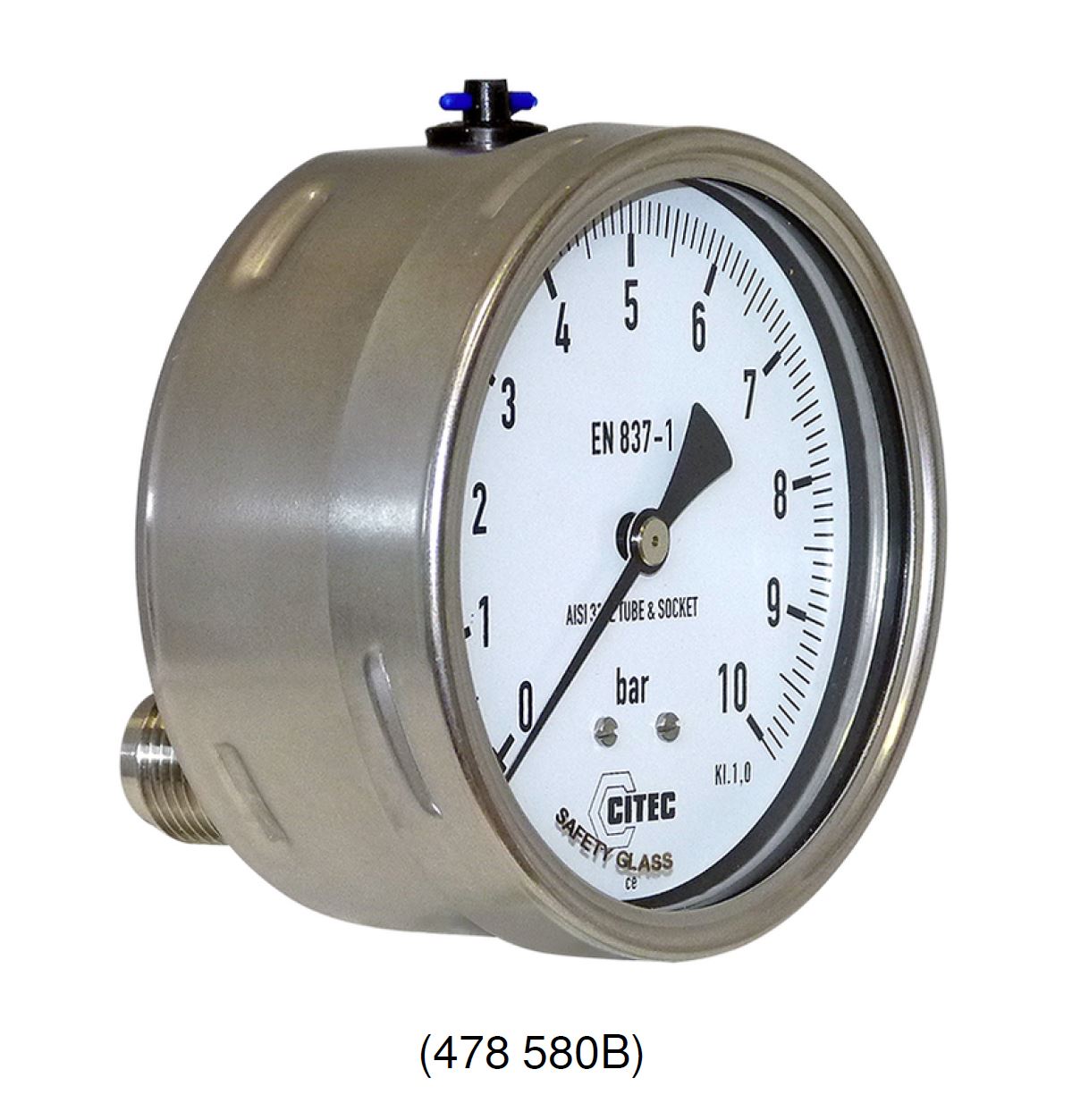

Manometr ze stali nierdzewnej

Seria 7870B – 7970B

Poprzedni produkt «

Następny produkt »

PDF Karta techniczna

Instrukcja DTR

Zdjęcia

Zapytaj o ofertę

• W całości ze stali nierdzewnej

• Suchy lub wypełniony
• Ø 63, Ø 100, Ø 160 mm
• Zakres pomiarowy od -1 do 1000 bar
• Możliwość ponownej kalibracji
• Klasa dokładności 1 oraz 1,6 w zależności od Ø
• Przyłącze INOX ¼" lub ½"
• Montaż dolny lub tylny
• Z kołnierzem przednim lub bez

ZASTOSOWANIE

Do agresywnego środowiska i płynów korozyjnych lub specjalnych w przemyśle chemicznym, petrochemicznym, farmaceutycznym i spożywczym

PODSTAWOWA CHARAKTERYSTYKA

Manometry z serii 7870B - 7970B, dostępne w szczelnej obudowie z możliwością napełnienia, służą do pomiaru ciśnienia. Istnieje możliwość montażu separatorów i styków elektrycznych.

CHARAKTERYSTYKA TECHNICZNA

Zakres pomiaru : Od -1 do 1000 bar

Klasa dokładności :

Klasa 1 dla Ø 100 oraz Ø 160
Klasa 1,6 dla Ø 63

Konstrukcja : Zgodnie z normą EN 837-1

Mechanizm :

≤ 40 bar : Rurka C inox AISI 316, spaw argonem
≥ 60 bar: rura spiralna ze stali nierdzewnej AISI 316, spawanie argonem

Element pomiarowy : Stal nierdzewna
Obudowa : Stal inox AISI 304 z odpowietrznikiem bezpieczeństwa
Wskazówka : Aluminium czarne
Pokrywa : Stal nierdzewna AISI 304, zamek bagnetowy
Szyba : Szkło bezpieczne (Securit)
Przyłącze : Stal nierdzewna AISI 316, przyspawana do obudowy G ¼" lub G ½" według Ø

Podzielnia : Aluminium lakierowane na biało, czarne cyfry i linie

Skalowanie : bar

Stopień ochrony : IP 65

Płyn wypełniający : Gliceryna

Temperatura pracy :

Otoczenia : -40...+100 °C (suchy) / -20...+80 °C (z wypełnieniem)

Ciecz : -40...+200 °C (suchy) / -20...+70 °C (z wypełnieniem)

Zgodność CE: Urządzenia spełniają wymagania prawne obowiązujących Dyrektyw Europejskich.
