EN 1092-1 (ISO) ASME B16.5 (ANSI) • DN15 (½") do DN 100 (4")
ZASTOSOWANIE
Dla przemysłu chemicznego i petrochemicznego do pracy z agresywnymi, brudnymi lub lepkimi płynami.
Kołnierze znormalizowane od DN 15 (½") do DN 100 (4") zgodnie z : EN 1092-1 (ISO) podniesiona powierzchnia B1 lub ASME B 16.5 (ANSI) podniesiona powierzchnia RF
OPIS

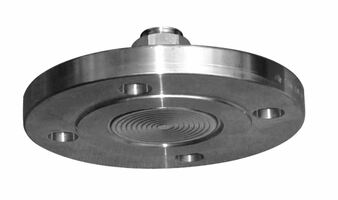

Trzy serie separatorów BF, BRF, BUSMF umożliwiają nam realizację średnic od DN 15 (½") do DN 100 (4"), przy użyciu różnych materiałów membranowych: - BF : DN 25 do DN 100, membrana AISI 316 L, 1" do 4" - BRF : DN 25 do DN 100, 1" do 4". Membrana pokrywa całą powierzchnię kołnierza. Część mająca kontakt z płynem wykonana ze stopu Hastelloy C 276, lub innego - BUSMF : Kompaktowy separator kołnierzowy DN 15 do DN 50, ½" do 2" membrana AISI 316 L, lub inna
Wymiary kołnierza określane są przez dwa parametry: DN (średnica nominalna) i PN lub klasę (ciśnienie nominalne), przy czym ta druga musi być zgodna z zakresem pomiarowym przyrządu.
- Zgodnie z normą EN1092-1: DN 40 PN 20 odpowiada kołnierzowi DN 40 o ciśnieniu nominalnym 20 bar - Zgodnie z normą ASME B 16.5: 1’’ klasa 300 dla kołnierza DN 1’’ o ciśnieniu nominalnym 300 lbs
Duża powierzchnia membrany pozwala na stosowanie jej przy niskim ciśnieniu. W przypadku procesów chemicznych z udziałem bardzo agresywnych płynów, wszystkie części mające kontakt z płynem muszą być wykonane z tego samego materiału (model BRF). Jednorodność materiału membrany i powierzchni połączenia gwarantuje doskonałe uszczelnienie, dobrą wytrzymałość na rozdarcie i doskonałą odporność na temperaturę.
MONTAŻ URZĄDZENIA / SEPARATORA
Użytkownik nie ma możliwości samodzielnego montażu zespołu separatora, gdyż konieczne jest wykonanie specjalnego montażu, wymagającego wytworzenia próżni i napełnienia olejem. Przy składaniu zamówienia prosimy o podanie nr referencyjnego urządzenia oraz separatora, który ma zostać zamontowany. Nasza firma zajmuje się montażem wszelkiego rodzaju separatorów na manometrach, z kapilarami lub bez, presostatów itp.

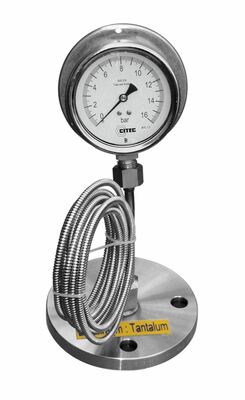

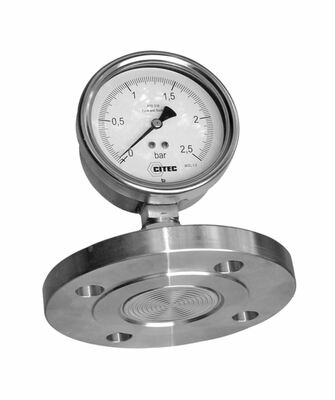

PRZYKŁADOWE REALIZACJE
Katalog ogólny 813-19 29/08/2025 11:07
Separatory kołnierzowe Seria BF – BRF – BUSMF
