• Montaż w By-passie • Odczyt na skali dwukolorowej • Odporny na ciśnienie • Wykonanie : PVC, PPH, PVDF • Opcje : styczniki poziomu, wyjście analogowe 4-20 mA
ZASTOSOWANIE
Wizualizacja i kontrola poziomu w zamkniętych zbiornikach z nieprzezroczystych tworzyw sztucznych.
OPIS

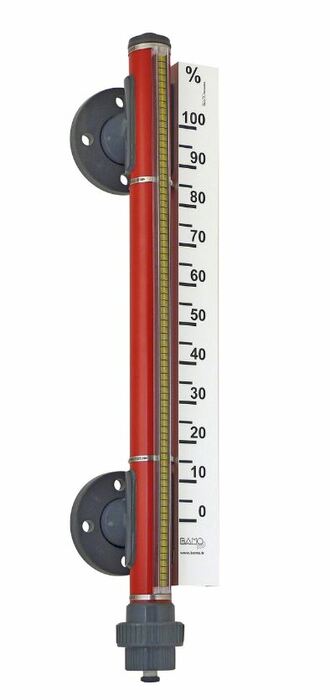

MAGTOP pozwala na natychmiastowy podgląd poziomu cieczy w zbiorniku dzięki dwukolorowym magnetycznym klapkom, które obracają się, gdy pływak przechodzi przez kolumnę pomiarową.

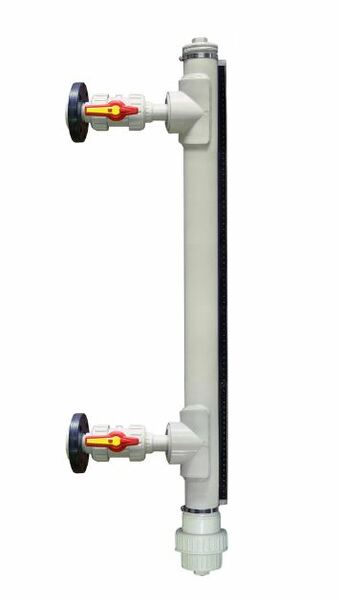

Modele MAGTOP 801, 803 oraz 806 są produkowane z tworzyw sztucznych (PVC, PPH ou PVDF) odpowiednich do cieczy agresywnych. Ich wytrzymałość pozwala na montaż w instalacjach z niebezpiecznymi substancjami, takich jak zasady i kwasy.
Warunki procesowe Model standardowy jest odpowiedni do ciśnień do 6 bar (patrz wykres ciśnienie/temperatura). Do zastosowań wykraczających poza ten limit konieczne jest użycie modelu ze wzmocnionymi połączeniami spawanymi.
Wzmocnienie i modułowość W przypadku instalacji, w których odległość między osiami przyłączy jest duża, do komory pomiarowej można dodać wzmocnienia i połączyć ją ze zbiornikiem co usztywnia konstrukcję. Aby ułatwić montaż i sprostać wymaganiom transportowym, poziomowskazy MAGTOP mogą być wykonane w 2 lub 3 częściach.
Plan produkcyjny : Każdy MAGTOP jest produkowany według rysunku, który musi zostać zatwierdzony przed rozpoczęciem produkcji. Do opracowania takiego rysunku konieczne jest podanie warunków procesowych i specyfikacji przyłączy: • Rodzaj medium • Gęstość (kg/m3) • Ciśnienie (bar) • Temperatura (°C) • Rozstaw osi w mm • Przyłącze (DN) • Akcesoria (patrz poniżej)
Opcje : Akcesoria - Styczniki poziomu regulowane na kolumnie pomiarowej (patrz dok. 585-02) - Przetwornik poziomu : Sygnał potencjometryczny lub analogowy 4-20 mA dla modelu dostarczanego w jednej części (patrz dok. 586-01). - Listwa ze skalą w cm, %, lub objętość - w zależności od specyfikacji - Zawór spustowy ½" G
