• Montaż pionowy • Odczyt na listwie dwukolorowej • Wykonanie : Stal nierdzewna • Odporny na ciśnienie do 16 bar • Opcje : Styczniki elektryczne, wyjście analogowe 4-20 mA
ZASTOSOWANIE
Wizualizacja i kontrola poziomu w zamkniętych i/lub podziemnych zbiornikach metalowych.
OPIS

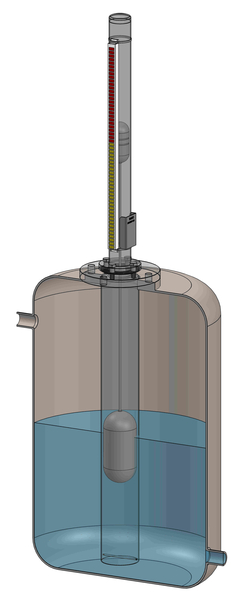

MAGTOP 400 oraz 410 to urządzenia przeznaczone do wskazywania aktualnego poziomu cieczy w zbiorniku. Pływak przymocowany do pręta powoduje ruch wskaźnika w rurze znajdującej się nad zbiornikiem. Odczyt jest wyraźny i precyzyjny dzięki dwukolorowym magnetycznym klapom, które obracają się, gdy pływak przechodzi przez kolumnę pomiarową Jego wytrzymałość mechaniczna pozwala na montaż w cieczach takich jak gorąca woda lub oleje, narażonych na stosunkowo wysokie temperatury lub ciśnienia.
Warunki pracy Model ten jest przystosowany do ciśnień do 16 bar i maksymalnej temperatury 300°C. Do zastosowań wykraczających poza te ograniczenia konieczne jest zastosowanie modelu MAGTOP D (patrz dok. 560-03).
Montaż i modułowość Montaż odbywa się za pomocą przyłącza kołnierzowego. Aby uprościć montaż lub sprostać wymaganiom transportowym, poziomowskazy MAGTOP mogą być produkowane w 2 częściach.
Plan produkcyjny Każdy MAGTOP jest produkowany według rysunku, który musi zostać zatwierdzony przed rozpoczęciem produkcji. Do opracowania takiego rysunku konieczne jest podanie warunków procesowych i specyfikacji przyłączy : • Rodzaj medium • Gęstość (kg/m3) • Ciśnienie (bar) • Temperatura (°C) • Przyłącze (kołnierz DN) • Głębokość zanurzenia (mm) • Akcesoria (patrz poniżej)
Opcje : Akcesoria - Styczniki poziomu regulowane na kolumnie pomiarowej (patrz dok. 585-02) - Przetwornik poziomu : Sygnał potencjometryczny lub analogowy 4-20 mA dla modelu dostarczanego w jednej części (patrz dok. 586-01) - Listwa ze skalą w cm, %, lub objętość - w zależności od specyfikacji
PRZYKŁADOWE REALIZACJE
Katalog ogólny 560-02 15/05/2025 11:45

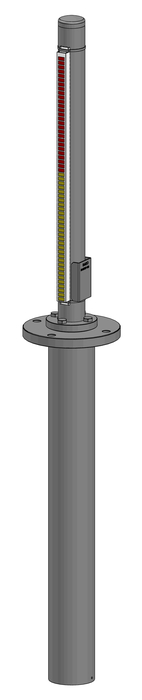

Poziomowskaz magnetyczny MAGTOP 400/410
