• Dotykowy kolorowy ekran graficzny • Wybór dowolnych jednostek • Wejścia : 2 x 4-20 mA, 1 x Częstotliwość • Wyjścia : 1 x 4-20 mA, 1 x Modbus RS485 • 8 progów dla 3(4) przekaźników • Opcja : Modbus TCP/IP (Ethernet)
ZASTOSOWANIE
- Lokalny odczyt wszelkiego rodzaju procesów (poziom, mętność, ciśnienie, itd.)
- Przepływomierz i licznik przepływu za pomocą wejścia częstotliwości
- Wizualizacja i nadzór pomiaru
- Odczyt poziomu / objętości (funkcja liniowa)
- Dyferencjał pomiędzy dwoma sygnałami wejściowymi (przykład zastosowania : dyferencjał ciśnień z 2 czujników)
OPIS
Urządzenie wyposażone jest w kolorowy dotykowy wyświetlacz służący do nawigacji po intuicyjnym wielojęzycznym menu. Przetwarza analogowe sygnały wejściowe (4-20 mA) i przedstawia informacje na cyfrowym wyświetlaczu, aby ułatwić odczyt pomiaru oraz stanu progów.
Program jest chroniony kodem dostępu, odblokowującym możliwość konfiguracji urządzenia (nastawa progów, regulacja zakresu pomiarowego, ustawienie trybu pracy, itd.).
BAMOWIZ posiada elastyczność w użytkowaniu co umożliwia modyfikację danych wejściowych takich jak wyświetlanie poziomu, objętości lub pomiar niestandardowy (ciśnienie, temperatura, mętność, itd.). Klawiatura na ekranie dotykowym umożliwia utworzenie własnej jednostki pomiarowej (np. : μS, Ohm, Ω, °C, bar, itd.)
Wskaźnik i licznik przepływu z wejściem częstotliwościowym: BAMOWIZ akceptuje sygnały z czujników BAMOFLU o częstotliwości do 10 KHz.
Podsumowujący, BAMOWIZ umożliwia : • Wybór języka • Regulację początku i końca wyświetlanego zakresu • Wybrać wyświetlaną jednostkę • Obliczyć i wyświetlić objętość zbiorników prostopadłościennych, cylindrycznych lub niestandardowych (linearyzacja w 20 punktach) • Obliczyć i wyświetlić dyferencjał pomiędzy wejściem 1 i 2 • Skonfigurować 8 progów • Przypisać progi wyjściom przekaźnikowym • Przepływomierz i licznik przepływu za pomocą wejścia częstotliwości
Wyświetlacz graficzny oferuje : • Dla każdego z wejść : Punkt odniesienia - Wartość - Jednostka • Wyświetlanie wykresu słupkowego pomiarów • Umiejscowienie i stan przekaźników • Wyświetlanie wartości min./maks.
CHARAKTERYSTYKA TECHNICZNA
Interfejs użytkownika :

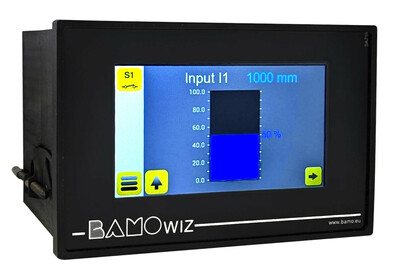

Kolorowy dotykowy wyświetlacz, format 4/3 Rozdzielczość 480 x 272 pikseli
Dotykowy ekran alfanumeryczny : Dedykowany dla każdego języka Wyświetlane jednostki pomiarowe : Do wyboru - Wprowadzane za pomocą klawiatury
Wejścia Analogowe : 2 wejścia 4–20 mA, 2-żyłowe z zasilaniem czujnika 2-żyłowego 24 V DC /Maks. 3 W /120mA-(RI wejścia : 50 Ω) Częstotliwościowe : 1 wejście (zakres od 0,04 Hz do 10 kHz)
Wyjścia Przekaźniki : Styki NO nastawne, bezpotencjałowe (3 w modelu naściennym lub 4 w modelu tablicowym) Zdolność wyłączania : 3A / 250 V AC Histereza : Regulowana od 0 do 100 % Opóźnienie : Regulowane od 0 do 9999 sekund Sygnał wyjściowy : 1 wyjście 4–20 mA (z/bez linearyzacji) Komunikacja : Połączenie szeregowe interfejsu RS485 MODBUS; Opcja : MODBUS TCP/IP (Ethernet) - Wtyk RJ45 (jedynie dla wersji tablicowej)
Inne funkcje: Regulowane progi : Od 1 do 8 progów przypisanych do 3 (model naścienny) lub 4 przekaźników (model tablicowy) Liniowość : W 20 punktach Dyferencjał : [Wejście 1 - Wejście 2] : Wyświetlanie/Progi Licznik / Sumator : Licznik przepływu i sumator poprzez wejście impulsowe/częstotliwościowe (zakres 0,04 do 10 kHz)
Wyświetlacz :
Wykres słupkowy każdego mierzonego parametru Wartości minimalne i maksymalne
Zasilanie : 100...240 V AC 50/60 Hz lub 18...36 V DC Zużycie : Maks. 10 W Przyłącza elektryczne : Podłączenie do zacisków śrubowych Wejścia kablowe : 5 dławików (PG 9) Prezentacja : Obudowa tablicowa 96 x 144 mm, front IP 65, przyłącze do zacisków IP 40; Obudowa naścienna IP 66 – Tworzywo ABS Temperatura pracy : -10...+50 °C

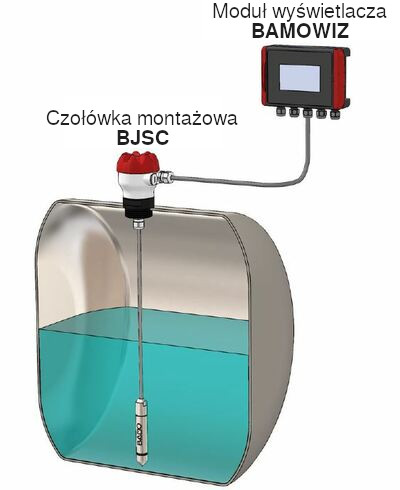

PRZYKŁADOWE REALIZACJE
Katalog ogólny 217-01 15/05/2025 12:36
Wyświetlacz cyfrowy i graficzny BAMOWIZ
