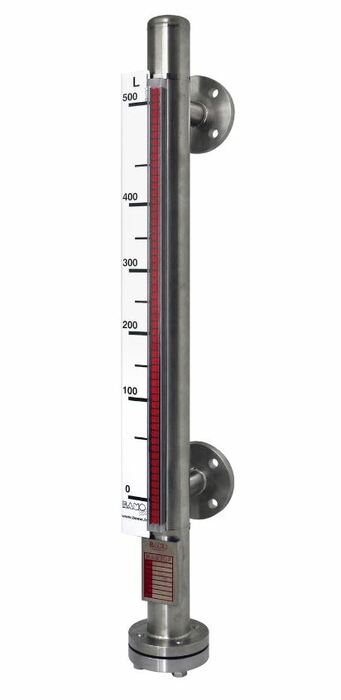

MAGTOP 300 to urządzenie przeznaczone do wskazywania aktualnego poziomu cieczy w zbiorniku. Odczyt jest wyraźny i precyzyjny dzięki dwukolorowym magnetycznym klapom, które obracają się, gdy pływak przechodzi przez kolumnę pomiarową. Jego wytrzymałość mechaniczna pozwala na montaż w cieczach takich jak gorąca woda lub oleje, narażonych na stosunkowo wysokie temperatury lub ciśnienia.
Warunki pracy
Model ten jest przystosowany do ciśnień do 16 bar i maksymalnej temperatury 300°C. Do zastosowań wykraczających poza te ograniczenia konieczne jest zastosowanie modelu MAGTOP D (patrz dok. 560-03).
Montaż i modułowość

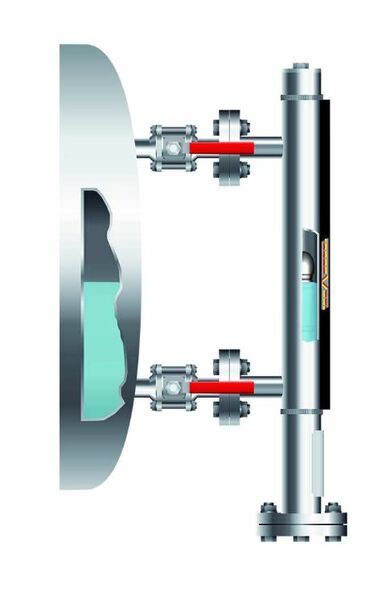

Montaż boczny odbywa się za pomocą przyłączy gwintowanych lub kołnierzy. Aby ułatwić czynności konserwacyjne wymagające demontażu wskaźnika, można dodać zawory odcinające. Aby uprościć montaż lub sprostać wymaganiom transportowym, poziomowskazyMAGTOP mogą być produkowane w 2 lub 3 częściach.
Wzmocnienie
W przypadku instalacji, w których odległość między osiami przyłączy jest duża, do komory pomiarowej można dodać wzmocnienia i połączyć ją ze zbiornikiem co usztywnia konstrukcję.
Plan produkcyjny :
Każdy MAGTOP jest produkowany według rysunku, który musi zostać zatwierdzony przed rozpoczęciem produkcji. Do opracowania takiego rysunku konieczne jest podanie warunków procesowych i specyfikacji przyłączy:
• Rodzaj medium
• Gęstość (kg/m3)
• Ciśnienie (bar)
• Temperatura (°C)
• Przyłącze (kołnierz DN lub gwint)
• Rozstaw osi (mm)
• Akcesoria (patrz poniżej)
Opcje : Akcesoria
- Styczniki poziomu regulowane na kolumnie pomiarowej (patrz dok. 585-02)
- Przetwornik poziomu : Sygnał potencjometryczny lub analogowy 4-20 mA dla modelu dostarczanego w jednej części (patrz dok. 586-01)
- Listwa ze skalą w cm, %, lub objętość - w zależności od specyfikacji
- Zawór spustowy ½" G
- Zawór izolujący
